MCP - Continuando a montagem

Agora juntando as partes, painel frontal, painel auxiliar, placa dos leds do backlight e placa das chaves e encoders. Duas teclas foram colocadas para teste (V NAV e L NAV) com suas respectivas astes até a chave.

Dimmer 12Vcc por PWM - Placa dupla

Pessoal, eis a placa do dimmer de 12V montada, esta placa tem dois circuitos juntos. Vou instalar uma dessas no MIP. Um circuito para o backlight e outro para o Flood.

Abraços,

Carlos_Custodio

Alojando o MCP

Estou aprontando o alojamento do painel do MCP e EFIS. Nesta base também vão ficar uma placa Master e duas displays tipo IOCards.

Ligando as chaves do MCP

Usei um flat-cable de 40 vias que vou conectar a entrada da IOCard64, o cabo se divide em 4 partes de 10 vias com seus respectivos conectores. Isso já é previsto nas PCIs fornecidas no site abaixo:

http://personales.ya.com/micabina737/descargas/descargasi.htm

A montagem fica muito facilitada usando os componentes que aparecem neste tutorial, como conectores, headers e flat-cables:

http://personales.ya.com/micabina737/paneles/mip/mcp/mcp1i.htm

Vejam como está ficando. Todas as chaves e conexões dos encoders foram testadas e um mapa de associação das chaves a cada entrada da IOCard já está pronto. Agora pretendo passar a ligação dos leds das teclas.

IOCards Master 64 montada

Olá Pessoal

Apesar da falta de tempo (pra variar) acabei a montagem da placa IOCards Master64. Resolvi adquiri-la em forma de Kit pois fica bem mais barato. Optei por soquetes de CI torneados e montei um cabo de alimentação com filtragem e acabamento com tubo termo-retrátil junto ao conector. Coisas simples que por vezes fazem diferença.
Vejam como ficou.





Mais uma etapa concluida. Pretendo comprar a Placa de Expanção USB, mas por enquanto os testes serão feitos direto na porta paralela.

Carlos_Custodio

Gas-Springs para pedais e Yoke

Pessoal, apesar de ter várias partes do meu simulador em andamento (e nenhuma terminada ainda) coloco a disposição minha idéia para os pedais. Essa "gas spring" é usada em armários, custa barato (uns R$6,00-cada) e é facil de encontrar em casas de materiais para marceneiros.Vou usar aquele projeto onde um dos amortecedores é comprimido e outro desliza em um tubo.

Vejam aqui: http://good-times.webshots.com/album/560928860GxpIoQ

É muito mais fácil de centrar. Mandei um torneiro cortar os tubos de aço INOX e colocar uma bucha de nylon de 3cm por dentro fazendo um furo perpendicular ao tubo para fixação por parafuso. Coloquei também uma bucha de 2cm na base do amortecedor e vou colar uma circunferência de borracha de câmara de ar de bicicleta que vai ficar nesta bucha para amortecer o contato quando o pedal voltar ao centro evitando bater nylon com nylon.

Vejam como ficou.... fiz quatro desses, vou usar dois nos pedais e dois na coluna do Yoke.

É isso aí, quando adiantar as coisas vou postando as fotos.

Abraço a todos.

Dimmer 12Vcc por PWM

Abaixo o link do circuito do dimmer que fiz para iluminação. Já o uso na iluminação do MIP e nos Backlights dos paineis. Tudo ligado a saida de 12Vcc de uma fonte ATX de computador (que acho uma ótima opção de fonte para home cockpits).

http://www.jcrobotics.kit.net/mipligt2.pdf

A necessidade de dessipador de calor no transistor FET vai depender da carga utilizada, lembre-se também que as trilhas da placa de circuito impresso também devem ser dimencionadas de acordo com sua carga.

MCP - Pré-montagem 2

Pessoal, terminei a placa de backlight do MCP. A PCI foi pintada de cor alumínio para refletir melhor a luz dos 54 leds brancos. Na foto pode-se ver a placa desligada e ligada. São grupos de 3 leds ligados em série com um resistor de 150 Ohms alimentados por 12Vcc por um Dimmer DC para controle da luminosidade. O Dimmer construi com FET de potência e um LM555 usando a técnica de PWM. Logo posto o esquema...

Indicador de Atitude

Estou montando meu indicador de atitude usando um micro servo para a indicação vertical e um servo maior para a rotação. Usei fibra de vidro para fazer as faces e alumínio para a estrutura. Para a rotação também usei um "rolamento" de drive de disquete antigo de 5 1/4 que serviu como uma luva. Gira livre e sem folgas. Quando estiver funcionando posto vídeo no Youtube e publico o link. Abraço a todos e uma boa semana.

Frame do MIP montado

O mais impolgante é quando se consegue unir várias partes do projeto e ver o resultado. Hoje montei meu frame do MIP na base. O resultado? Podem comprovar nas fotos. A foto com detalhe e medidas mostra o perfil que utilizei para simular o recuo do painel inferior em relação ao MIP. Mandei fazer em uma casa que faz portas e janelas e usei como inspiração aquela "moldura" que fica em volta das portas para dar acabamento. Ainda digo que a tinta fosca do painel do MIP faz toda diferença.

MCP - Pré-montagem

Imagem da pré-montagem das PCIs do MCP. Note que o alinhamento da aste das chaves ficou perfeito.

Começando meu MCP

Comecei a montagem do meu painel do MCP utilizando um painel da Hispapanels.
Depois de fazer as placas de circuito impresso para montagem do MCP um cuidado importante é a verificação do alinhamento da furação para passagem das astes que vão até as chaves TOC. Usei o próprio painel com uma luz por trás para marcar melhor a furação.

Hora da tinta - Parte 1

Pintei o MIP e as molduras dos DUs. Usei tinta RAL7011. Mandei fazer a tinta aqui mesmo na cidade, foi tinta tipo LACA com fosqueador. Ou seja, a pintura ficou meio fosca como nos paineis reais e muito bonita. Tudo aplicado com pistola, meu irmão é ótimo em aplicação de tintas e vernizes com pistola e deu uma força nessa hora.

Aquelas ranhuras que falei anteriormente fazem toda diferença pois dividem o painel em segmentos como o real. Já tenho os vidros dos DUs para colocar nas molduras, tem 3mm e são um tipo fumê claro. Assim que monta-los posto fotos.

Vejam o resultado....

Fazendo as ranhuras no MIP

Para simular a divisão de paineis no MIP foram feitas ranhuras. Usei um disco de corte fino que se encontra em lojas de materiais para dentistas e uma mini retífica. O resultado foi muito bom.

Um pouco do meu MIP.

Olá pessoal. Estive fazendo testes para o monitor do meu MIP. Estou usando um freeware, o FrreFD. Funciona bem e é estável.

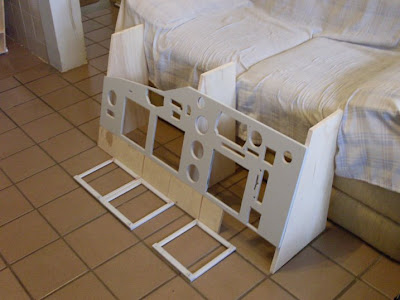

Nesta outra foto testo a montagem da estrutura do MIP. Sempre é bom checar as medidas....

Aqui é meu espaço para informações sobre a construção do meu simulador de um Boeing 737-NG-800. Vou utilizar interfaces próprias que estão sendo desenvolvidas com meu amigo AlexMota, IOCards, SIOC, Programas em Delphi e muita, muita.... muita coisa a mais.

Vamos acompanhar a fabricação e trocar idéias..............

Abraço a todos.
