Olá Pessoal.

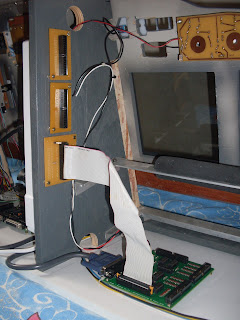

Esta semana resolvi retomar o projeto do meu MIP. Após instalar a placa USB de expansão e testar a comunicação com a primeira Master instalada no Glareshield fixei a segunda Master e liguei as placas de conexão.
Me centrei no painel do trem de pouso. Fixei os anunciadores e liguei os cabos dos leds e chaves (Gear_Up e Gear_Down) às placas de conexão. Essas placas foram fixadas em uma das laterais internas do painel.
Preparei o código SIOC ajustando as entradas e saidas mas no início a segunda master não lia as entradas de chaves tendo apenas saidas e ADCs. Resolvido o problema que estava na configuração do arquivo SIOC.ini tudo passou a funcionar corretamente. Fiz um voo curto e tanto a alavanca como os anunciadores funcionaram de primeira.

Abraço a todos,
Carlos Custodio.

Placas de conexão para as IOCARDS

Olá pessoal

Como prometido estou postando a foto das placas de conexão para as IOCARDS.
A de saida conta com local para resistores e opção de comum para +Vcc ou GND e a de entrada tem "entrada" e "comum" para cada chave.
Foi feito meio na correria mas acho que serve bem ao seu propósito.
Abraço,
Carlos_Custódio

Placas para conectar chaves e leds.

Olá pessoal.

Desenhei duas placas para conectar chaves e leds. A placa dos leds conta com local para acomodar os respectivos resistores. Um pequeno "jumper" conecta o comum dos leds ao GND ou Vcc conforme a necessidade da lógica utilizada.
A placa das chaves facilita a ligação pois já conta com os dois pinos (chave+comum) para cada chave.
No meu caso vou fazer o seguinte. vou conectar as placas com cabo flat à master. A placa conta com um conector de 40 pinos igual ao da master. A fiação dos leds e chaves vou soldar diretamente nestas minhas placas. Isso vai reduzir o número de conectores e também o número de pontos de passíveis maus contatos.
As placas podem ser impressas em papel Glossy com impressora laser utilizando o software ExpressPCB que é gratuito e pode ser baixado no link: http://www.expresspcb.com/ deve-se marcar "botton layer" no menu de impressão.
Os arquivos das placas estão disponíveis em:

www.jcrobotics.kit.net/flight_out.pcb
www.jcrobotics.kit.net/flight_in.pcb

Logo faço postagem das fotos das placas montadas. Espero que ajude.

Abraço,
CarlosCustodio.

Olá pessoal. Muitas pessoas me escrevem solicitando informações sobre detalhes de construção de meu cockpit. Tenho várias fontes de informação, dentre elas, anexo abaixo algumas importantes (pelo menos as que lembro no momento). Se lembrar de mais alguma edito o post e adiciono. São links relacionados a detalhes construtivos. Divirtam-se ....
- Blog Flight Simulator Life
http://flightsimulatorlife.blog.br/blog/?cat=14&paged=6
- Conception d'un cockpit de Boeing 737 NG
http://www.737ngproject.be/mip.htm

- My Boeing 737 NG
http://personales.ya.com/micabina737/indexi.htm
- Flight Deck-737 NG
http://users.skynet.be/jcordon/cockpit/index.htm
http://users.skynet.be/jcordon/cockpit/plans.htm
- FSIMULATOR
http://www.fsimulator.com/
- Boeing 737 Flightsim
http://home.planet.nl/~vince876/MIP.html
- Sim 737NG
http://pages.videotron.com/alain737/dimensions/dimensions.htm
- Sim 737NG (outro)
http://www.sim-737ng.com/
- Creative Simulations - Flightsim 737 NG
http://www.creativesimulations.com/FlightSim%20737NG.htm
- The Boeing 737 Technical Site
http://www.b737.org.uk/index.htm
- Nico Kaans Boeing 767-300ER (SIOC Codes)
http://www.lekseecon.nl/

Fim de férias e MIP

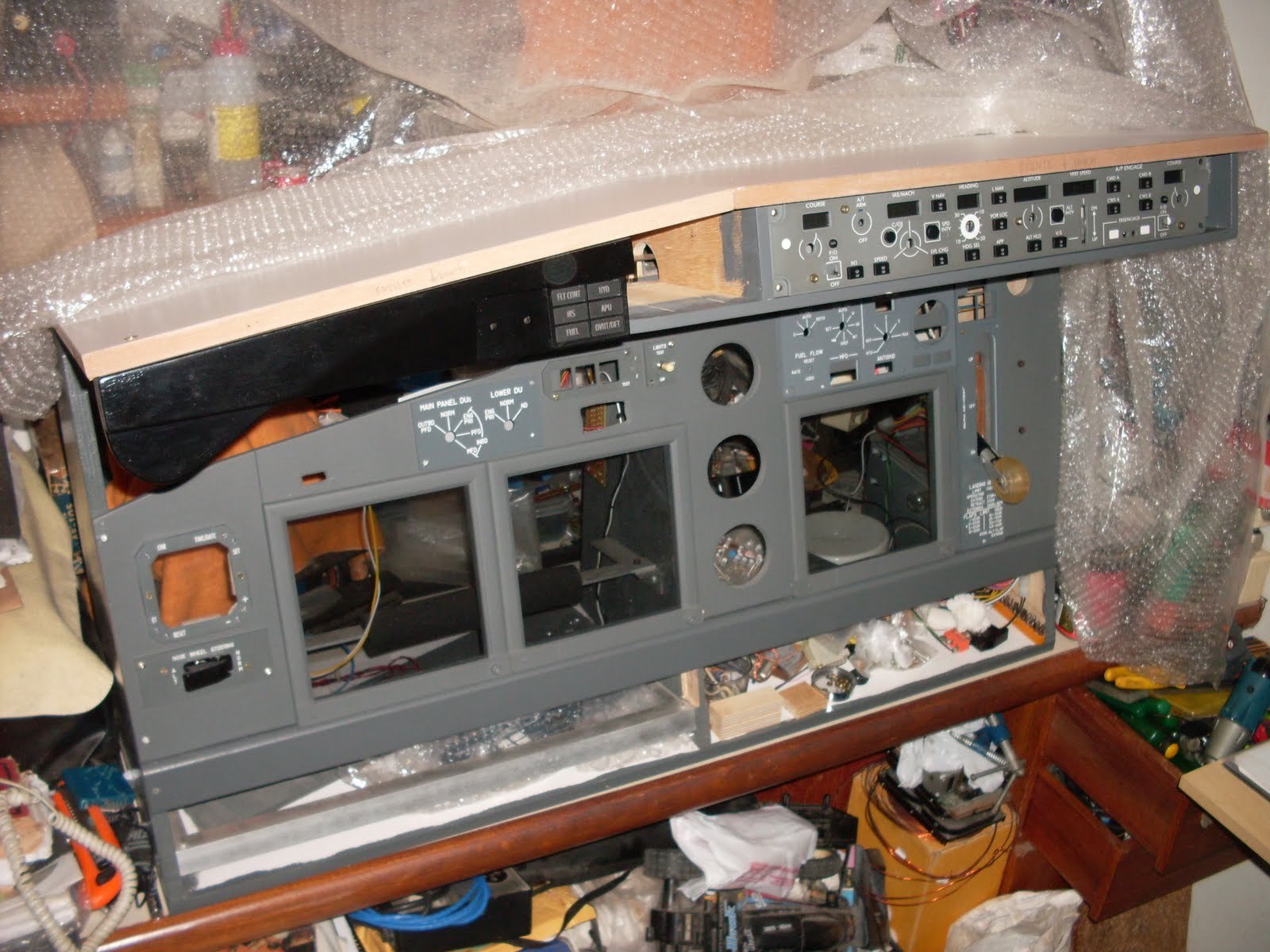

Bom.... o saldo dessas férias foi a chegada de mais um painel e a instalação da placa USB para ligação de minha Master64. Também terminei as duas tampas superiores do glareshield fazendo os entalhes apropriados para a iluminação do MCP.

Por enquanto é só......

Preciso de mais tempo de férias..... ah... e uma recarga nas finanças.

Férias e MIP.....

Olá pessoal. Vou ver se consigo fazer alguma coisa no meu MIP neste período de férias. Esta semana montei a alavanca do trem de pouso no painel mas vou ter que alongar um pouco a aste da alavanca. Assim que o fizer posto umas fotos por aqui. Aguardem....

Chave TEST dos anunciadores.

Olá pessoal, aproveitando minha breve semana de férias estou preparando os anunciadores do MIP. Para que eles funcionem em conjunto com a chave "TEST-BRIGHT-DIM" montei uma placa com diodos conforme o esquema a seguir. Esta plaquinha que fiz pode interligar 32 anunciadores. Os diodos usados são 1N4148 de uso geral. O LED vermelho e seu resistor que se observa na placa estão ligados ao barramento da chave de teste fazendo com que o LED acenda com a chave TEST acionada (não incluido no esquema).

Dependendo de sua lógica de ligação você poderá inverter os diodos para uma lógica "positiva" como mostrado no esquema abaixo.

A seguir, foto da placa de circuito impresso e da chave instalada no MIP.
